Производитель: ОАО "Запорожский завод высоковольтной аппаратуры" Наличие: Поставка под заказ

Устройства взрывозащищенные распределительные серии УВР-6 являются современными аналогами морально устаревших устройств КРУВ-6. Устройства УВР-6 выполнены на базе вакуумного выключателя типа VD-4, с использованием современной силовой и микропроцессорной элементной базы и имеют модульную сборку.

Учитывая опыт эксплуатации и пожелания потребителей расширена номенклатура ячеек и наряду с вводными, секционными и отходящих присоединений разработан и освоен выпуск ячейки линейных присоединений, что позволило расширить функции подключения большего количества подстанций без увеличения выводов.

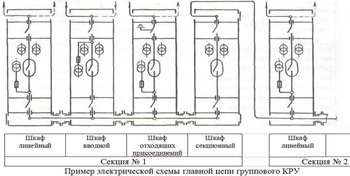

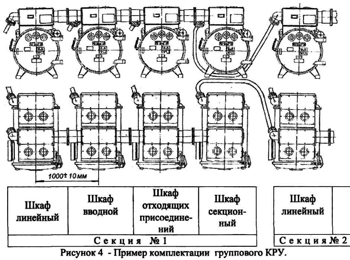

Использование современной элементной базы позволило уменьшить площадь расположения группового КРУ(расстояние между осями группового КРУ—1000 мм), габаритные размеры (1250x860x1250 мм) и массу ячеек (не более 800 кг) и расширить возможности КРУ:

•  сборные шины выполнены жесткими, имеющими воздушно-твердую изоляцию, что позволяет их многократное использование и увеличению номинального тока сборных шин и разъединителей до 800 А.

•  максимально-токовая защита мгновенного действия на базе микропроцессорного блока “SEPAM” обеспечивает отключение ячейки УВР-6 за время не более 0,08 с, и мгновенная максимально-токовая защита прямого действия (не зависит от наличия оперативного напряжения), воздействующая на аварийный расцепитель выключателя. Обе защиты работают независимо и воздействуют на различные элементы отключения.

•  предварительный контроль изоляции отходящей линии производится оперативным напряжением 2000 В. Это повышает качество контроля. Устройство позволяет проверить состояние отходящей линии без подачи команды на включение;

•  оперативное включение и отключение выключателя (ручное, местное - с помощью кнопок, установленных на ячейки, дистанционное - с помощью пульта дистанционного управления, телеуправление энергодиспетчером рассчитанное на подключение к аппаратуре АСОДУЭ при помощи стандартного интерфейса RS485 с последовательной передачей данных;

•  защиту от однофазных замыканий (утечек) на землю;

•  защиту минимального напряжения без выдержки времени с возможностью ее блокирования при необходимости;

•  защиту от перегрузки;

•  однократное автоматическое повторное включение (ячейки вводной, линейный и отходящих присоединений) и автоматическое включение резерва (в секционных ячейках);

•  электрическую блокировку против подачи напряжения на отходящее присоединение с сопротивлением изоляции относительно земли менее 360 кОм (в ячейках отходящих присоединений);

•  блокировку, препятствующую включению ячеек при отключении их защитой от токов короткого замыкания;

•  блокировку от многократных включений при отказе механизма, удерживающего выключатель во включенном положении;

•  функциональную проверку максимально-токовой защиты, блокировочного реле утечки, проверку изоляции отходящей линии;

•  индикацию (положение выключателя «включено» и «отключено»; срабатывание защит - максимально-токовой, защиты от однофазных замыканий (утечек) на землю, от токов перегрузки; блокировки при сопротивлении изоляции отходящей линии ниже 360 кОм, блокировки от многократных включений выключателя);

•  возможность управления ячейкой с расстояния до 10 км при использовании трехжильного кабеля по искробезопасным цепям, при этом имеется защита от потери управляемости при обрыве или замыкании жил управления и передача на пульт сигналов о положении выключателя и сигнала о поступлении команды в ячейку о включении выключателя;

•  ячейка УВР-6 имеет быстрооткрываемую дверь с улучшиной механической блокировкой гарантирующую взрывонепроницаемость соединения ее с корпусом перед подачей напряжения в аппаратный отсек, а также предусмотрены меры, исключающие попадания жгута, соединяющего корпус с дверью, между фланцами.

•  для осомтра и технического обслуживания выключателя, массой 70 кг, предусмотрена откидная панель, откуда легко может быть снят и установлен на подготовленное место, а также выкатной модуль имеет механический указатель захода неподвижных силовых контактов в розетки

•  в ячейки УВР-6 исключены разъемы в токовой цепи трансформаторов тока, что предотвращает возможность повреждений элементов вторичной цепи при размыкании вторичной токовой обмотки трансформатора.
