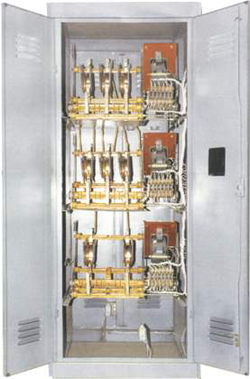

Реверсор высоковольтный электромагнитный типа РВ-2М
Реверсор изготовлен на электромагнитных контакторах КВ-2М и предназначен для управления электроприводом шахтных подъемных установок напряжением 6 кВ трехфазного переменного тока частоты 50 Гц, не подверженных действию атмосферных перенапряжений. Возможно применение и в других отраслях промышленности в аналогичных условиях.
Климатическое исполнение У, категория размещения 2 по ГОСТ 15150.
Реверсор РВ-2М выпускается вместо устаревшего аналога РВМ.
Техническая характеристика
|
Номинальное напряжение, кВ
|
6
|
|
Наибольшее рабочее напряжение, кВ
|
7,2
|
|
Номинальный ток частоты 50 Гц, А
|
40 100 160 250 400
|
|
Номинальный ток частоты 60 Гц, А
|
32 63 100 160 250
|
|
Номинальный ток отключения, кА
|
0,7 1,0 1,5 3,9 3,9
|
|
Ток включения, кА
|
1,5 1,5 1,5 3,9 3,9
|
|
Ток электродинамической стойкости (амплитудное значение), кА
|
4,0 5,5 6,0 8,0 8,0
|
|
Ток термической стойкости 4-х секундный (эффективное значение), кА
|
2,0 2,0 2,0 3,9 3,9
|
|
Частота включений в час, не более
|
300
|
|
Режим работы
|
прерывисто-продолжительный
или повторно-кратковременный
|
|
Напряжение цепей управления (втягивающей катушки), В
- при постоянном токе
- при переменном токе
|
110, 220
127, 220, 380
|
|
Габаритные размеры, мм:
|
|
|
- высота
|
2405
|
|
- ширина
|
1000
|
|
- глубина
|
900
|
|
Масса не более, кг:
|
615
|
В настоящее время выпускаются реверсоры следующих модификаций (типоисполнений):
|
Номинальная частота тока 50Гц
|
Номинальная частота тока 50Гц
|
|---|
|
РВ-2М-6-040-0,5У2
РВ-2М-6-100-1,0У2
РВ-2М-6-160-1,5У2
РВ-2М-6-250-3,9У2
РВ-2М-6-400-3,9У2
|
РВ-2М-6-032-0,5У2
РВ-2М-6-063-1,0У2
РВ-2М-6-100-1,5У2
РВ-2М-6-160-3,9У2
РВ-2М-6-250-3,9У2
|
Запасные части:
