УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ВЗРЫВОБЕЗОПАСНЫЕ СЕРИИ КРУВ-6В-УХЛ5 (КРУЧВ-6ВМ, КРУВ-6ДВМП, КРУВ-6ВМП)

УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ВЗРЫВОБЕЗОПАСНЫЕ СЕРИИ КРУВ-6В-УХЛ5 (КРУЧВ-6ВМ, КРУВ-6ДВМП, КРУВ-6ВМП) Производитель: ОАО "Электрозавод"
Наличие: Поставка под заказ


Устройства комплектные распределительные серии КРУВ-6В-УХЛ5 предназначены для распределения электрической энергии в сетях напряжением 6 кВ промышленной частоты с изолированной нейтралью, защиты электроустановок и управления подземными токоприемниками угольных шахт, опасных по газу и пыли. Исполнение шкафа по взрывозащите РВ 4В Иа, пульта дистанционного управления - РО Иа.

Технические данные

Номинальное напряжение, кВ

6

Наибольшее рабочее напряжение

7,2

Номинальный ток, А:

-

     - сборных шин

630–1250*

     - вводных и секционных шкафов КРУ

100–630–1250*

     - шкафов КРУ отходящих присоединений

20–630–1250*

Частота, Гц

50

Мощность отключения, МВ·А

125–200

Номинальный ток отключения, кА

12,5–25

Нормированные параметры тока включения, кА:

-

     - наибольший пик

31–50

     - начальное действующее значение периодической составляющей

12,5–25

Исполнение вывода отходящих линий (кабельный, воздушный, шинопровод)

-

Ток электродинамической стойкости, кА

31–50

Ток термической стойкости, кА

12,5–31,5

Механический ресурс (механическая износостойкость), циклов «включение-отключение»:

-

     - выключателя

30000

     - разъединителей

2000

Вид и уровень взрывозащиты:

-

     - шкафа

РВ 4В Иа

     - пульта ПДУ1, при условии присоединения отдельным кабелем

РО Иа

Степень защиты оболочки

ІР54

Масса шкафа КРУ, кг

1150

* — с вакуумным выключателем “Evolis”, “Sion”.

Габаритные, установочные и присоединительные размеры шкафов КРУ

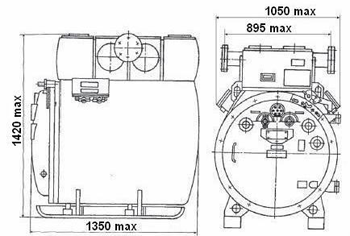

Габаритные размеры шкафов КРУ

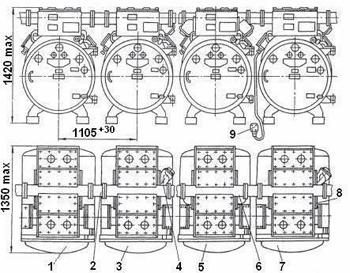

Установочные и присоединительные размеры шкафов КРУ

– секционный шкаф;
– соединительная муфта;
– шкаф отходящих присоединений (вариант подачи питания на отходящее присоединение одним кабелем);
– кабельный ввод для кабеля марки ЭВТ;
– вводной шкаф (вариант установки на краю секции с подачей питания по двум кабелям);
– кабельный ввод для бронированного кабеля;
– шкаф отходящих присоединений;
– крышка;
– выносной пульт дистанционного управления.


Типы ячеек и основные аппараты

Схема

Тип ячейки и основные аппараты

Схема-1

Тип шкафа:

КРУВ-6В-ОЭ
КРУВ-6В-ОВ
КРУВ-6ВМ-ОВ
КРУВ-6ВМП-ОВ
КРУВ-6ДВМП-ОВ

Основные аппараты

Электромагнитный выключатель ВЭВ-6 16-630УХЛ5
или вакуумный выключатель ВВ-6/10- 12,5-630-УХЛ2
НОК11.605
ТЛКИ-6
ТЗЛМ-1

Схема-2

Тип шкафа:

КРУВ-6В-ВЭ
КРУВ-6В-ВВ
КРУВ-6ВМ-ВВ
КРУВ-6ВМП-ВВ
КРУВ-6ДВМП-ВВ

Основные аппараты

Электромагнитный выключатель ВЭВ-6 16-630УХЛ5
или вакуумный выключатель ВВ-6/10- 12,5-630-УХЛ2
НОК11.605
ТЛКИ-6

Схема-3

Тип шкафа:

КРУВ-6В-СЭ
КРУВ-6В-СВ
КРУВ-6ВМ-СВ
КРУВ-6ВМП-СВ
КРУВ-6ДВМП-СВ

Основные аппараты

Электромагнитный выключатель ВЭВ-6 16-630УХЛ5
или вакуумный выключатель ВВ-6/10-12,5-630-УХЛ2
ТЛКИ-6

КРУ могут комплектоваться вакуумными выключателями VD4 фирмы ABB, выключателями фирмы «Evolis», «Sion».

В комплект поставки входят: шкаф КРУ с изделиями в соответствии с заказом; комплект запасных частей, инструмента и приспособлений; эксплуатационная документация (паспорт, техническое описание и инструкция по эксплуатации).

Пример комплектации шкафов одиночного КРУ

Пример комплектации шкафов одиночного КРУ

1 - кабельный ввод для бронированного кабеля;
2 - кабельный ввод для кабелей ЭВТ;
3 - выносной пульт дистанционного управления;
4 - крышка для заглушки свободных отверстий шкафа;
5 - шкаф КРУ.

По конструкции вводной, секционный шкаф и шкаф отходящих присоединений аналогичны, имеют одинаковые габаритные и присоединительные размеры и отличаются друг от друга устанавливаемой внутри аппаратурой. Каждый шкаф представляет собой взрывонепроницаемый корпус, разделенный на отсеки (камеры) взрывонепроницаемыми перегородками. В верхней части корпуса прямоугольные камеры, две средние из которых являются вводными, а две крайние – камеры разъединителей. В нижней части корпуса расположена камера выключателя с коробками вторичных цепей. Камера выключателя закрывается дверью, остальные камеры закрываются крышками. Для присоединения к шкафу КРУ питающих и отходящих кабелей используются кабельные вводы, к каждому шкафу может быть одновременно присоединено два питающих и два отходящих кабеля (бронированные и кабели ЭВТ). Для дистанционного управления шкафами КРУ используется пульт дистанционного управления.

Шкафы КРУВ-6В и КРУВ-6ВМ обеспечивают:

- оперативное местное включение и отключение;
- оперативное ручное включение;
- оперативное дистанционное включение и отключение;
- отключение отходящих присоединений для производства осмотров и ремонтов;
- возможность использования замыкающего блок-контакта собственного выключателя в искробезопасных цепях внешних устройств автоматики (метан-реле, водоотлива и т.п.) или телеуправления;
- возможность подключения контактов реле внешних дополнительных устройств защиты и контроля (защиты от замыканий на землю, защиты от несимметричных режимов, газовой защиты, аппаратуры контроля воздуха), устройств телемеханики и технологической автоматики напряжением не выше 250В;
- возможность подключения вынесенного устройства контроля электроэнергии УКЭШ;
- электрическую блокировку против подачи напряжения на отходящее присоединение с сопротивлением изоляции относительно земли менее 360 кОм, а также на отходящее присоединение, отключенное защитой от токов короткого замыкания;
- блокировку против повторного включения при отказе механизма, удерживающего выключатель во включенном положении;
- функциональную проверку исправности максимальной токовой защиты на контрольной уставке, блокировочного реле утечки и защиты от однофазных замыканий на землю;
- контроль величины напряжения и тока в силовых цепях;
- местную (механическую и электрическую) и дистанционную (в пульте дистанционного управления) сигнализацию о включенном и отключенном положении выключателя;
- сигнализацию о срабатывании блокировочного реле утечки;
- сигнализацию о срабатывании защиты от токов короткого замыкания;
- сигнализация о срабатывании защиты от токов перегрузки (для шкафов отходящих присоединений);
- возможность отключения устройств защиты минимального напряжения (при необходимости);
- сигнализацию о срабатывании защиты от однофазных замыканий на землю.

Шкафы КРУВ-6ДВМП комплектуются микропроцессорным блоком защиты и управления (БЗУ205)


Основные параметры блока БЗУ-2-05

Номинальное напряжение питания, В

100

Нормальная работа при колебании напряжения в сети

от 85 % до 115 % Uном.

Функции защиты:

- электрическая блокировка против подачи напряжения на отходящее присоединение с сопротивлением изоляции относительно земли менее 360 кОм, при нарушении вакуума в вакуумной камере, а также на отходящее присоединение, отключенное защитой от токов короткого замыкания;
- блокировка против длительного и повторного включения при отказе механизма, удерживающего выключатель во включенном положении;
- от токов перегрузки и защита асинхронных двигателей с короткозамкнутым ротором от пусковых токов недопустимой продолжительности (зависимая и независимая максимально-токовая);
- направленная защита отходящего присоединения от однофазных замыканий на землю;
- однократное автоматическое повторное включение (АПВ);
- искробезопасность выходных цепей дистанционного управления при подключении пульта дистанционного управления по отдельному кабелю, длиной до 10 км и сечением жил 2,5 мм2;
- защиту от потери управляемости при замыкании или обрыве жил дистанционного управления;
- функциональная проверка исправности максимальной токовой защиты на контрольной уставке, блокировочного реле утечки и защиты от однофазных замыканий на землю;
- сигнализация о срабатывании блокировки, защиты от токов короткого замыкания, защиты от токов перегрузки, защиты от однофазных замыканий на землю с указанием времени события;
- токовая отсечка (МТЗ без выдержки времени);
- по превышению или снижению напряжения сети.

Функции измерения:

- измерение и индикация среднего тока по двум (трём) фазам;
- измерение и индикация среднего напряжения по одной (трём) фазам;
- индикация потребляемой мощности;
- индикация расхода электроэнергии (некоммерческий учёт).
