ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА ТИПА ТЛКИ

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА ТИПА ТЛКИ Производитель: ОАО "Электрозавод"
Наличие: Поставка под заказ
Стандарт: ТУ У 31.1-00215108-017-2004


Трансформаторы тока типа ТЛКИ-6У3 предназначены для встраивания в КРУ общепромышленного исполнения в сетях 6кВ, а также во взрывобезопасные КРУ угольных и сланцевых шахт опасных по газу и пыли, и служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты.

Трансформаторы изготавливаются в исполнении У категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:

- высота над уровнем моря не более 1000 м;
- температура окружающей среды;
- при эксплуатации от -40 до +40 °С;
- при транспортировании от -50 до +60 °С;
- при хранении от -50 до +50 °С;
- относительная влажность воздуха 98% при +35 °С, без конденсации влаги.

Положение трансформатора в пространстве любое.

Технические характеристики

Технические данные

Значения

Номинальное напряжение, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальная частота, Гц

50

Номинальный ток первичный/вторичный, А

100, 150, 200, 300, 400, 600/ 5

Номинальная вторичная нагрузка, ВА

30

Коэффициент мощности нагрузки (нагрузка активно-индуктивная)

0,8

Номинальный класс точности

1 и 10Р*

Предельная кратность при нагрузке 15 ВА

8

Испытательное напряжение первичной обмотки, кВ

32

Испытательное напряжение вторичной обмотки, кВ

3

Сопротивление изоляции обмоток:

     - вторичной обмотки, МОм, не менее

50

     - первичной обмотки, МОм, не менее

1000

Ток электродинамической стойкости, кА

25* (51)

Односекундный ток термической стойкости, кА

10* (20)

* Параметры для взрывозащищенных КРУ.

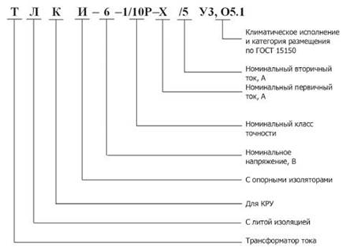

Структура условного обозначения трансформатора:

ТЛКИ - структура условного обозначения

Пример условного обозначения трансформатора на номинальный первичный ток 600 А с классом точности 1/10Р и 10Р при его заказе и в документации другого изделия:
Трансформатор тока ТЛКИ 6-1/10Р-600/5 УЗ, О5.1 ТУ У 31.1-00215108-017-2004
Трансформатор тока ТЛКИ 6-10Р-600/5 УЗ, О5.1 ТУ У 31.1-00215108-017-2004

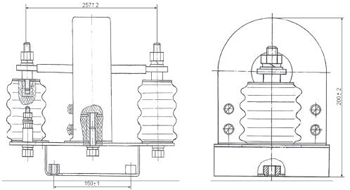

Габаритные и установочные размеры:

ТЛКИ - габаритные и установочные размеры

  Трансформатор тока типа «ТЛКИ-6» изготавливается в соответствии с ТУ У 31.1-00215108-017-2004
