Наличие: Поставка под заказ

Предназначены для защиты электрических установок от токов коротких замыканий, а также для оперативных включений и отключений электрических цепей при нормальных режимах работы в трехфазных электрических сетях переменного тока с изолированной нейтралью, при установке их в выработках угольных шахт, опасных по газу (метану) и угольной пыли.

Обеспечивают защиту: нулевую, от токов коротких замыканий, блокирование при снижении сопротивления изоляции отходящего присоединения,  потери управления при замыкании или обрыве проводов дистанционного отключения.

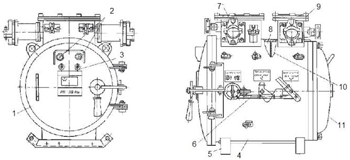

1 – быстрооткрываемая крышка;
2 – смотровые окна;
3 – толкатель кнопки;
4 – корпус;
5 – салазки;
6 – блокировочное устройство;
7 – коробка выводов;
8 – аппаратное отделение;
9 – коробка вводов;
10 – отделение разъединителя;
11 – задняя крышка.

Автоматические выключатели АВВ-400/250РМ и АВВ-400/250ДОМ выполнены универсальными на токи 250 и 400 А с возможностью переключения в шахте. Проходные зажимы для жил кабелей внешних подсоединений и прокладка главных цепей выполнены расщепленными по фазе.

Технические характеристики

Кабельные вводы

Токи установок

Снабжены устройством на два диапазона установок максимальной токовой защиты: 400 А и 250 А.
Проходные зажимы для жил кабелей внешних подсоединений и прокладка главных цепей выполнены расщепленными по фазе.

Снабжены световым индикатором наличия сетевого напряжения при включенном разъединителе (переключателе).
В настоящее время выпускаются выключатели на ток 630А с дистанционным АВВ-630ДОМ и ручным АВВ-630РМ отключением. В автоматических выключателях серии АВВ применены блоки БДО-2, БМЗ-2,БКИ-Т.
