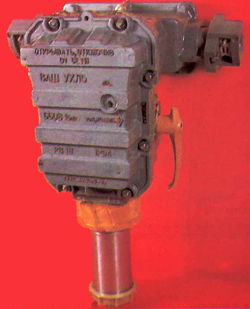

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ШАХТНЫЙ ВАШ

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ШАХТНЫЙ ВАШ Производитель: ОАО "Красный металлист"
Наличие: Поставка под заказ


Предназначен для включений (отключений) и защиты от коротких замыканий устройств автоматики, сигнализации и освещения в угольных и сланцевых шахтах.

Выключатель автоматический обеспечивает:

- оперативное включение и отключение цепи;
- защиту цепи нагрузки от токов короткого замыкания;
штепсельное подсоединение нагрузки;
реверсирование нагрузки штепселем;
- пропуск транзитного кабеля;
- световую сигнализацию о срабатывании максимальной токовой защиты.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование основных параметров и размеров

Нормы

1.

Номинальное напряжение, переменное, 3-х фазное, частоты (50±1), Hz, V

 до 660 +66

2.

Номинальный ток максимальных расцепителей, А

 6,3; 10; 16; 25

3.



Ток уставки максимальной токовой защиты, А (по­грешность срабатывания на каждой уставке от -10% до + 20%)

18,9; 30;
192; 300

4.

Коммутационная способность при коэффициенте мощности испытательной цепи (0,3±0,05), kA, не менее:

включающая (мгновенное значение ударного тока)

отключающая (действующее значение тока)





5,0

2,5

5.

Усилие включения-отключения, N, не более

100

6.

Исполнение:

  • уровень взрывозащиты
  • вид взрывозащиты
  • степень защиты



РВ

1Р54

7.



Подсоединяемый кабель — гибкий или бронирован­ный, четырехжильный

1)      ввод в транзит

  • диаметр, mm
  • сечение жил, mm2

2)      ввод штепсельный (только гибкий кабель)

  • диаметр, mm
  • сечение жил, mm2






18—29
 4—6



18—29
 6—10

8.

Масса, kg, не более

15

9.

Габаритные размеры, nun, не более

280х400х500
