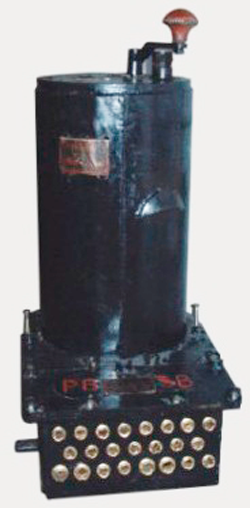

КОНТРОЛЛЕР ТИПА КРВ-2М
Контроллер рудничный взрывобезопасный типа КРВ-2М предназначен для управления тяговыми электродвигателеми аккумуляторных электровозов с секционированной батареей.
Климатическое исполнение У и Т, категория размещения 5 по ГОСТ 15150-69. Может применяться в шахтах, опасных по газу и пыли.
Техническая характеристика
|
Параметр
|
Норма
|
|---|
|
Род тока
|
постоянный
|
|
Режим работы
|
продолжительный
|
|
Напряжение номинальных силовых цепей, В
|
300
|
|
Ток номинальный кулачкового элемента, А:
|
150
|
|
Ток номинальный цепей освещения, А:
|
4
|
|
Количество контактов, шт:
- коммутирующих
- реверсивных
|
7
8
|
|
Нажатие контактов, Н:
- коммутирующих
- реверсивных
|
24,5 - 34,3
19,6 - 32,3
|
|
Провал коммутирующих контактов, мм
|
3,5 - 4,5
|
|
Раствор коммутирующих контактов, мм
|
9 - 13
|
|
Номинальное напряжение блок контактов, В не более
|
220
|
|
Номинальный ток блок контактов, А
|
4
|
|
Количество блок контактов, шт
|
1
|
|
Масса, кг
|
не более 160
|
Степень защиты IP54 по ГОСТ 14254-96. Исполнение по взрывозащите — рудничное взрывозащищенное РВ3В.
Запасные части:
- Сегментодержатель реверсивного вала 8ВХ556016 (для контроллера типа КРВ-2М)
- Палец реверсивный 8ТХ551016 (для контроллеров типа КС-303, КС-304М, КС-304У, КРВ-2М)
- Контакт реверсивный 8ТХ551046 (для контроллеров типа КС-303, КС-304М, КС-304У, КРВ-2М)
- Кулачковый элемент (однополюсный контактор) (для контроллеров типа КС-303, КС-304М, КС-304У, КРВ-2М) - 6ВХ687005 (по умолчанию поставляется в комплекте с камерой 5ВХ740014)
- Контакт силовой (кулачковый) 8ТХ551020 (для контроллеров типа КС-303, КС-304М, КС-304У, КРВ-2М)
