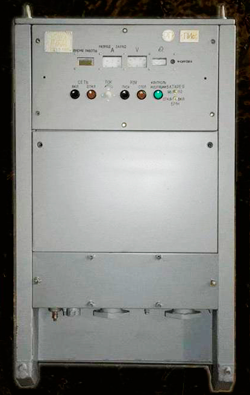

Разрядно-зарядное устройство РЗУ РП
Предназначено для разряда и заряда тяговых аккумуляторных батарей рудничных электровозов при формировочном и контрольно-восстановительном циклировании, а также для эксплуатационного заряда этих батарей.
Устройство предназначено для эксплуатации в шахтах (в том числе опасных по газу и пыли, с установкой в околоствольных камерах, омываемых свежей струей воздуха), в районах с умеренным и холодным климатом.
Техническая характеристика
|
Наименование параметра
|
Норма
|
|---|
|
в режиме разряда
|
в режиме заряда
|
|---|
|
1
|
Напряжение питающей сети, В
|
380/600
|
|
2
|
Частота питающей сети, Гц
|
50
|
|
3
|
Число фаз
|
3
|
|
4
|
Вид охлаждения
|
естественное воздушное
|
|
5
|
КПД, % не менее
|
|
83
|
|
6
|
Напряжение холостого хода устройства В, не менее
|
|
250
|
|
7
|
Максимальный зарядный ток, А
|
|
200
|
|
8
|
Максимальный разрядный ток, А
|
160
|
|
|
9
|
Диапазон регулирования тока, А
|
20-160
|
20-200
|
|
10
|
Точности стабилизации тока, % не более
|
5
|
5
|
|
11
|
Выходная мощность устройства (на активную нагрузку 1,0 Ом), кВт, не менее, в течение 6 час.
|
32
|
|
12
|
Коэффициент мощности при номинальной нагрузке, не менее
|
-
|
0,7
|
|
13
|
Уровень шума, дБА, не более
|
85
|
|
14
|
Габаритные размеры, мм, не более
высота
ширина
глубина
|
1427
822
830
|
|
15
|
Масса, кг не более
|
615
|
|
16
|
Уровень взрывозащиты
|
РП
|
|
17
|
Вид взрывозащиты
|
ПИс
|
|
18
|
Степень защиты: отсека блока управления
силового отсека
камеры вводов
|
IP 54
IP 44
IP 54
|
Устройство РЗУ РП обеспечивает выполнение следующих функций:
1. режим разряда и заряда с автоматическим поддерживанием заданной величины тока;
2. контроль заданного времени заряда аккумуляторной батареи;
3. автоматическое отключение устройства РЗУ РП по истечении времени заряда;
4. автоматическое отключение устройства РЗУ РП в режиме «Разряда» при снижении среднего напряжения аккумуляторной батареи до 96В или 112В;
5. контроль времени разряда аккумуляторной батареи с сохранением информации после автоматического отключения установки;
6. индикация состояния устройства РЗУ РП с помощью текстовых экранов интеллектуального реле Zelio:
-
о неправильном чередовании (А, В, С);
-
об отсутствии одной из фаз или о том, что не включена сеть;
-
переключатель «Заряд/Разряд» находится в состоянии «Заряд», установка времени на заряд 6 часов;
-
переключатель «Заряд/Разряд» находится в состоянии «Разряд», установка времени на разряд 10 часов;
-
о том, что происходит заряд батареи аккумуляторов, установка времени на заряд 6 часов, текущее время заряда – часы мин.;
-
о том, что происходит разряд батареи аккумуляторов, установка времени на заряд 10 часов, текущее время заряда – часы мин.;
-
о том, что заряд батареи аккумуляторов завершен;
-
сообщение о том, что разряд батареи аккумуляторов завершен.
