Насосы аксиально-поршневые регулируемые типа НА с регулируемой подачей и постоянным по направлению потоком рабочей жидкости, предназначен для общемашиностроительного применения в гидроприводах соответствующих требованиям ГОСТ 17411-91.

Насосы предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм²/с (сСт) при температуре масла от +10 до +50 °С и температуре окружающей среды от 0 до +50 °С.

Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 по ТУ 38-101413-97.
Номинальная тонкость фильтрации масла 40 мкм. Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71.

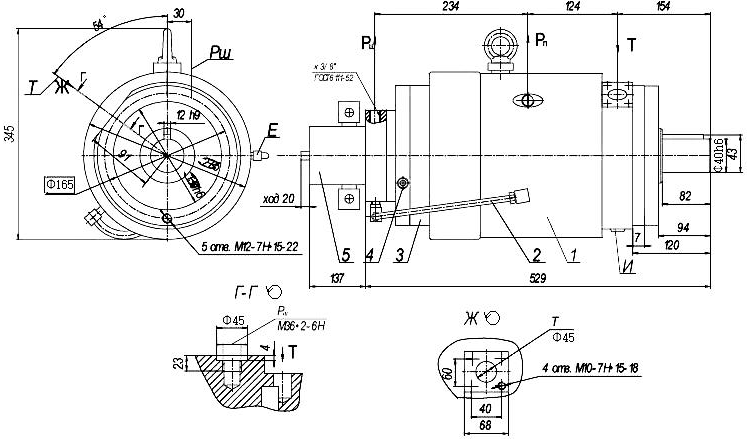

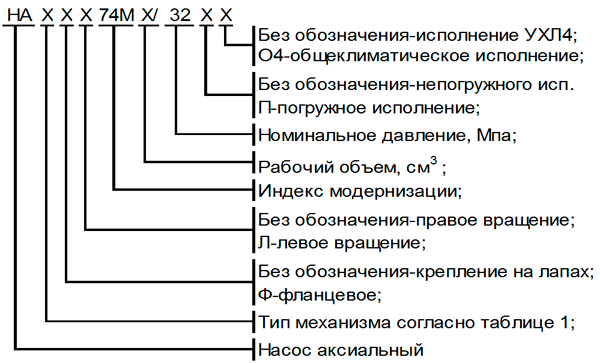

Структура обозначения насоса

Пример обозначения при заказе

Насос аксиально-поршневой регулируемый с ручным регулированием подачи, крепление на лапах, правого вращения, с рабочим объемом 224 см³, исполнения УХЛ4.

НАР74М-224/32

То же с фланцевым креплением

НАРФ74М-224/32

То же с левым вращением приводного вала

НАРФЛ74М-224/32

То же общеклиматического исполнения

НАРФЛ74М-224/32 О4

Условное графическое обозначение насосов

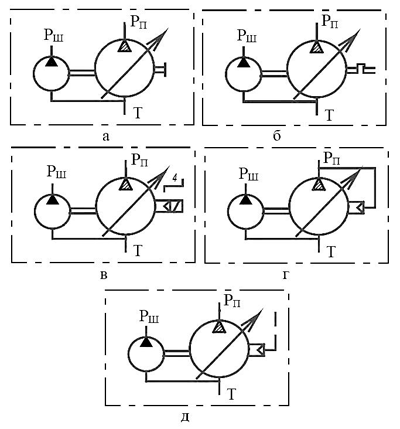

а - НАР…; б - НАС…; в - НАМ…; г - НАД1…; д - НАГ….

Исполнение механизмов изменения подачи (Таблица 1)

Исполнение механизмов изменения подачи	Обозначение механизма изменения подачи	Характеристика исполнения механизмов изменения подачи
Со следящим механизмом изменения подачи	…С	Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной. Установка подачи осуществляется задающим устройством (кулачком, копиром, и т.п.)
С ручным механизмом изменения подачи	…Р	Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной. Установка подачи - ручная.
С регулятором мощности	…Д1	Насос обеспечивает работу в режиме постоянной мощности. Установка подачи - автоматическая, в зависимос-ти от рабочего давления на выходе из насоса.
С электромагнитным механизмом изменения подачи	…М	Насос обеспечивает работу на любой из четырех подач в диапазоне от номинальной до минимальной. Установка подачи обеспечивается включением электромагнита, последовательность включения каждой из четырех фиксированных подач произвольная
С гидравлическим механизмом изменением подачи	…Г	Насос обеспечивает работу на любой подаче в диапазоне от номинальной до минимальной в зависимости от управляющего давления.

Допустимая продолжительность непрерывного действия максимального давления не более 40 секунд с интервалом нагружения не менее четырех секунд. При таких режимах 90% ресурс - 1200 часов.
Непрерывная продолжительность работы насоса на подаче ниже минимальной не должны превышать 30 минут.

Основные технические характеристики насосов (Таблица 2)

Наименование параметра	Значение параметра для типоразмеров
	45	90	224
1	2	3	4
1. Номинальный рабочий объем насоса, см3
а) аксиально-поршневого	45	90	224
б) шестеренного	28	28	28
2. Частота вращения, с-1
- номинальная	25	25	16,6
- максимальная	25	25	25
- минимальная	8,3	8,3	8,3
3. Подача насоса, л/мин
а) аксиально-поршневого
- номинальная	57	122	200
- минимальная	5,7	12	2,0
б) шестеренного	33	33	22
4. Давление на выходе из насоса, МПа
а) аксиально-поршневого
- номинальная	32
- максимальное	40
б) шестеренного
- номинальная	2,5
- максимальное	3
5. Давление на входе в насос, МПа
- максимальное	+0,05
- минимальное	-0,02
6. Коэффициент подачи насоса, не менее
а) аксиально-поршневого	0,92	0,94
б) шестеренного	0,87
7. КПД насоса, не менее	0,77	0,89
8. Масса насоса (без рабочей жидкости), кг, не более
- НАР, НАС, НАГ	128	182	342
- НАМ	135	189	356
- НАД1	137	190	358
9. Мощность насоса, кВт	40,5	73	118,5
10. Рабочий диапазон регулирования подачи	0,1 ÷ 1,0
11 Полный 90% ресурс, ч	7250
12. 90% наработка до отказа, ч	3900

Параметры регулирования (Таблица 3)

Тип механизма	Наименование параметра	Значение параметра
Ручной	Крутящий момент, Н·см, не более	25
	Число оборотов гайки, не более	11
	Напряжение поворота гайки на увеличение подачи	По часовой стрелке
Следящий	Усиление перемещения выходного штока механизма на увеличение подачи, движение в сторону насоса, Н, не более	170
	Рабочий ход штока механизма, мм, не более	20
	Допустимое число переключений в минуту	40
Электромагнитный	Количество регулируемых подач	4
	Допустимое число переключений в мин.	40
	Время изменения подачи от минимальной до номинальной или обратно, с, не более	0,2
	Мощность, потребляемая электромагнитом, Вт	26
Регулятор мощности	Допустимое число срабатываний в минуту	40
	Точность установки заданного режима ре-гулирования	+10 %
	Точность поддержания установленного зна-чения мощности	+15 %
	Допустимая скорость изменения давления на выходе из насоса, МПа/с, не более	350
Гидравлический	Диапазон управляющего давления, МПа	0,150,1…1-0,1
	Расход управляющего потока жидкости, л/мин	8÷15
	Нелинейность регулирования характеристики в диапазоне подач от 5% до 95%, не более	3%
