Насосы радиально-поршневые нерегулируемые серии 50НР и секционные серии 50НС

Насосы радиально-поршневые нерегулируемые серии 50НР и секционные серии 50НС


Насосы радиально-поршневые нерегулируемые типа 50 НР и секционные типа 50 НС с постоянным по величине и направлению потоком жидкости предназначен для общемашиностроительного применения в гидроприводах, соответствующих требованиям ГОСТ 17411-91.

Насосы 50НР обеспечивает получение одного или двух потоков рабочей жидкости давлением до 50 МПа, а насосы 50НС, кроме того, еще одну подачу от пластинчатого насоса давлением до 2,5 МПа. Насосы предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм2/с (сСт) при температуре масла от +10 до -50 °С и температуре окружающей среды от 0 до +50 °С.

Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-40З ГОСТ 16728-78, ИГП-30, ИГП-38 и ИГП-49 по ТУ 38.101413-97.
Номинальная тонкость фильтрации масла:

  • 40 мкм - для насосов типа 50НР;
  • 25 мкм - для насосов типа 50НС.

Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71.

Направление вращения вала насоса - правое (по часовой стрелке, если смотреть с носка вала). Насосы могут изготавливаться левого вращения. Положение насосов при работе - горизонтальное или вертикальное (носок вала вверх). Насосы с рабочим объемом 500 см3 работают только в горизонтальном положении.

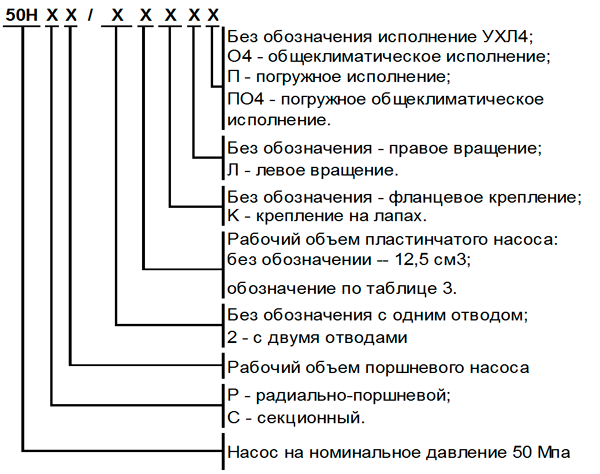

Структура обозначения насоса:

Пример обозначения при заказе:

Насос секционный с рабочими объемами: pадиaльнo-поршневого - 32 см3; пластинчатого - 12,5 см3, с номинальным давлением: радиально-поршневого - 50 МПа; пластинчатого - 2,5 МПа, левого вращения, исполнения УХЛ4:

50НС 32 Л

То же погружного общеклиматического исполнения:

50НС 32 Л ПО4

То же двухoтводного с рабочим объемом:

50НС 32/2 Л ПО4

Насос радиально-поршневой с рабочим объемом 500 см3, с номинальным давлением 50 МПа, исполнение на лапах, правого ращения, исполнения УХЛ4:

50НР 500 К

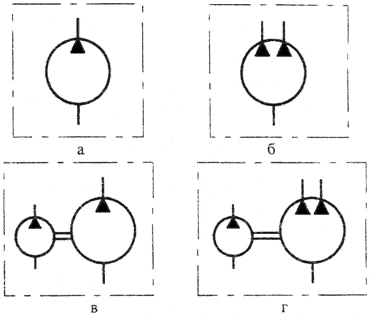

Условное графическое обозначение насосов

а - 50НР...; б - 50НР.../2; в - 50НС...; г - 50НС.../2.

Для определения подачи и мощности при другой частоте вращения и давления на выходе необходимо воспользоваться следующими зависимостями:

для подачи Q = 6 х 10-2 х V0 х n х КQ, л/мин

где V0 рабочий объем насоса, см3; n - частота вращения приводного вала насоса. с-1 ;
КQ - 0,99, при увеличении давления на выходе на каждые 10 МПа величину КQ уменьшить на 0,01÷0,014;

для мощности N =

    р х Q

, кВт

612 х ŋ

где р - давление на выходе из поршневого насоса, кгс/см2; ŋ - коэффициент полезного действия поршневого насоса;
Q - подача радиально-поршневого насоса, л/мин.

Для пластинчатых насосов параметры на другой частоте вращения смотреть в руководстве по эксплуатации БГ12-4 РЭ.

Давление в трубопроводах (Таблица 1)

Наименование параметра

Значение параметра

Давление на выходе, МПа (кгс/см2):

а) радиально-поршневого насоса

- номинальное

- максимальное

50 (500)

63 (630)

б) пластинчатого насоса

- номинальное;

- максимальное

2,5 (25)

6,3 (63)

Давление на входе, МПа (кгс/см2):

а) радиально-поршневого насоса

- минимальное

- максимальное

-0,02 (-0,2)

+0,05 (+0,5)

б) пластинчатого насоса

- минимальное

- максимальное

-0,02 (-0,2)

+0,02 (+0,2)

Нагнетательный и всасывающий трубопроводы изготавливаются из цельнотянутых труб.

Перед монтажом трубопроводы должны быть опрессованы пробным давлением, превышающим максимальное рабочее давление системы в 1,5 раза.

Передача крутящего момента от двигателя на конец вала насоса осуществляется при помощи упругой муфты, смещение осей соединяемых валов не должно быть более 0,1 мм.

ВНИМАНИЕ! Запрещается осуществлять привод вала насоса с помощью устройств, создающих осевые и радиальные нагрузки!

В гидросистему необходимо установить предохранительные клапаны и манометры, которые служат для защиты поршневого и шестеренного насосов от перегрузок.

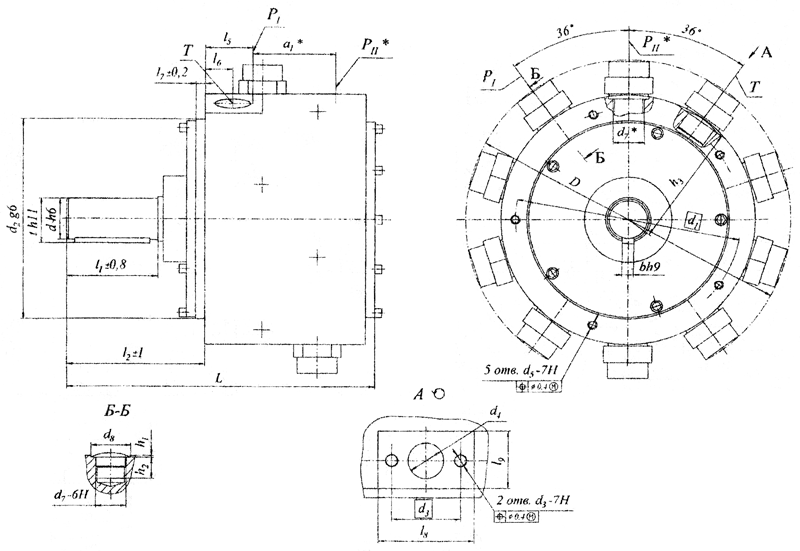

Параметры радиально-поршневых насосов (Таблица 2)

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

ЗНАЧЕНИЕ ПАРАМЕТРОВ ДЛЯ НАСОСОВ ТИПА 50НР

4

6,3

10

14

14/2

16

25

25/2

32

32/2

63

63/2

125

125/2

250

250/2

500

500/2

Номинальный рабочий объем, см3

а) радиально-поршневого насоса

б) при работе одного отвода
ради­ально-поршневого насоса

4

-

6,3

10

-

14

14

14/2

16

25

25

25/2

32

32

32/2

63

63

63/2

125

125

125/2

250

250

250/2

500

500

500/2

Частота вращения, с-1

а) номинальная

б) максимальная

в) минимальная

25

25

12,5

16,6

25

12,5

16,6

16,6

12,5

Номинальная подача, л/мин

а) радиально-поршневого насоса

б) при работе одного отвода
ради­ально-поршневого насоса

5,5

-

8,6

-

13,6

19,3

19,3

9,6

22

34

34

17

44,1

44,1

22

88

88

44

159

159

80

211

-

211

105

423

-

423

211

Номинальная мощность, кВт

а) радиально-поршневого насоса

б) при работе одного отвода
ради­ально-поршневого насоса

4,9

-

7,7

-

12,1

-

17,2

-

17,2

10

19,5

-

28,3

-

28,3

16

39,2

-

39,2

21,4

78

-

78

43,2

141

-

141

77,8

187,4

-

187,4

102

375,6

-

375,6

205

Коэффициент подачи
радиально-поршневого насоса,
не менее,
в том числе при работе одного отвода

0,93

0,91

КПД, не менее:

а) радиально-поршневого насоса

б) при работе одного отвода
ради­ально-поршневого насоса

0,92

0,84

Масса насоса (без рабочей жидкости),
кг, не более

а) исполнение фланцевое

б) крепление на лапах

19

-

33

39

86

-

160

296

318

460

490

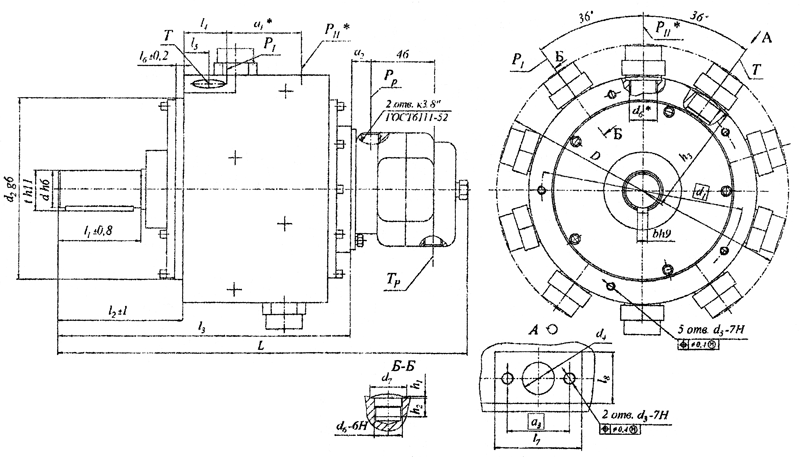

Параметры секционных насосов (Таблица 3)

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

ЗНАЧЕНИЕ ПАРАМЕТРОВ ДЛЯ НАСОСОВ ТИПА 50НС

4

6,3

10

14

14/2

16

25

25/2

32

32/2

63

63/2

Номинальный рабочий объем пластинчатого насоса, см3

12,5

Частота вращения, с-1

а) номинальная

б) максимальная

в) минимальная

25

25

12,5

Номинальная подача пластинчатого насоса, л/мин

17,5

Номинальная мощность, кВт

а) насоса секционного с пластинчатым насосом

б) при работе одного отвода насоса

6

-

8,6

-

13,2

18,3

-

18,3

11

20,6

29,4

29,4

17

40,3

40,3

23

72

72

40,5

Коэффициент подачи пластинчатого насоса при номинальных подаче и давлении, не менее

0,95

КПД, не менее:

а) насоса

б) при работе одного отвода

0,911

-

0,912

-

0,92

0,914

0,914

0,84

0,915

-

0,917

0,917

0,84

0,917

0,917

0,84

0,92

0,92

0,84

Масса насоса (без рабочей жидкости),
кг, не более

23,5

37,5

43,5

92
